Exigence d'enveloppe
L'exigence d'enveloppe s'indique par un E entouré placé après une taille linéaire. L'exigence d'enveloppe consiste à imposer que l'élément tolérancé soit compris dans une enveloppe parfaite au maximum de matière. Elle crée donc une interdépendance entre la dimension et la forme de l'élément tolérancé. |  |
Fondamental : Exigence d'enveloppe - Condition de conformité
Chaque dimension locale réelle doit satisfaire la taille linéaire ;
L'enveloppe de forme parfaite au maximum de matière ne doit pas être dépassée.
Exemple :
Une cotation avec exigence d'enveloppe impose deux conditions :
Dans le le cas d'un arbre :
Toutes les dimensions locales doivent être supérieures ou égales à
.La pièce doit passer dans un gabarit d'enveloppe extérieure de diamètre
.
Dans le le cas d'un alésage :
Toutes les dimensions locales doivent être inférieure ou égales à
.Un gabarit d'enveloppe extérieure de diamètre
doit passer dans la pièce.
Remarque :
L'exigence de l'enveloppe peut également s'appliquer à deux plans parallèles et en vis-à-vis.

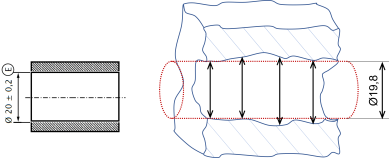

Application : énoncer les deux exigences à satisfaire dans l'exemple ci-dessous.
 | Condition de conformité : |
